Für jede Anlage das passende Gerät
Als Hersteller von Systemen zur Heizungsbefüllung, setzten wir mit unseren mobilen Anlagen schon früh Standards in der Branche. Unsere KW 1 mobil vertreiben wir erfolgreich bereits seit 10 Jahren. Seit dem wurde die Anlage immer wieder verbessert und ist nach wie vor in Kombination mit der stromlosen Dosiereinheit, unerreicht.
Mit den KERN Wassertechnik Geräten werden die Vorschriften der Hersteller sowie die Vorlagen der VDI 2035 und der EN 1717 erfüllt. Unabhängig von der Größe der Heizanlage oder den eingesetzten Materialien. Einheiten zur Nachspeisung, sowie Fein- und Magnetflussfilter ergänzen unsere Produktpalette.
Mit unseren mobilen Füllgeräten kann der Fachmann jede Anlagengröße befüllen – von der kleinen Etagenheizung bis zum Fernwärmenetz. Dabei erfüllen wir nicht nur alle Herstellervorgaben, sondern erreichen auch Werte, die insbesondere bei den häufig anzutreffenden Mischinstallationen von Vorteil sind.
Heizungsbefüllanlage KW 1 + 2 Mobil
Der Clou: Als Enthärter können Sie die Anlage stromlos auch vor Ort regenerieren. Das aufwendige Anschließen an eine Regenerierstation entfällt. Also alles in einem Arbeitsgang. Sie eignet sich hervorragend für mobile Einsätze bei kleinen und mittleren Heizungen und ist leicht zu Händeln für den Monteur.
- Absperreinheit
- Systemtrennung nach BA
- Feinfilter 10 – 25µ
- Einzelenthärter aus Edelstahl mit stabilem Tragegriff
- Wahl- oder Wechselweise als Enthärter- und/oder Vollentsalzungsanlage einsetzbar
- Die Regeneration erfolgt vor Ort direkt in der Flasche mittels Fertigsole oder Einwegharz
- Stromlose Dosiereinheit – exakt einstellbar
- Wasseruhr zur Füllkontrolle
- Armaturenkoffer mit Messbestecken
- Einhaltung der VDI 2035 in einem Arbeitsschritt
- Jederzeit Funktionsfähig – kein Problem bei langen Standzeiten
- Komplett betriebsfertig montiert

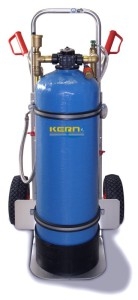

Heizungsbefüllanlage KW 3 Mobil
Diese Anlagen bauen wir in 4 verschiedenen Größen. Sie sind zur direkten Befüllung von Heizungsanlagen mit enthärtetem Wasser oder vollentsalztem Wasser konzipiert. Dabei können mit derselben Anlagen verschiedene Patronengrößen gefahren werden. Ersatzflaschen sind dann immer schnell zur Hand. Gleichzeitig dosiert die stromlose Dosiereinheit bei Bedarf die nötige Menge Korrosionsschutzmittel exakt mit ein. Ein Systemtrenner sorgt für die Einhaltung der DIN 1717. Einsatzgebiet: Mittlere und große Heizungsanlagen.
Anlage bestehend aus:
- Absperreinheit
- Systemtrennung nach BA
- Feinfilter 10 – 25µ
- KW-Thermosol Armaturenkoffer mit Messbesteck
- KW-Thermosol Leitfähigkeitsmesszelle zur dauerhaften Qualitätskontrolle der Wasserqualität
- KW-Thermosol Füllstation Mobil auf Sackkarre mit GFK-Behälter gefüllt mit Enthärter- oder Vollentsalzungsharz in den Größen V 1035 – V 1354
- Wasseruhr, Absperrorgane und Verrohrung
- Entnahmehahn zur Kontrolle
- Dosierpumpe – stromlos, zur exakten Dosierung
*Die Kapazitätsangaben richten sich nach den Anlagengrößen und variieren je nach Wasserqualität. Wir helfen Ihnen bei der richtigen Auswahl der Anlage. Diese richtet sich hauptsächlich nach der Größenordnung der Heizanlagen, die Sie in der Regel befüllen.
Heizungsbefüllanlage KW 4 Mobil
Diese Anlage ist auch in Größen von bis zu 30m³ Befüllvolumen erhältlich.
Großanlagen auf Anfrage.
Komplettlösung zur professionellen Spülung und Befüllung von Heizungsanlagen. Direkt oder im Bypass – im laufenden Betrieb oder zur Erstbefüllung.
Bestehend aus:
Feinstfilteranlage KW Thermofil mobil
Vollautomatische mobile Heizungsfilteranlage für Heizanlagen oder Klimasysteme zwischen ca. 10 kW und 1.000 kW Gesamtheizleitung, zur dauerhaften oder wiederkehrenden Systemreinigung.
Zur direkten und normgerechten Befüllung von Heizungsanlagen mit vollentsalztem Wasser.
- Mit einem Arbeitsschritt Einhaltung der Vorschriften
- VDI 2035
- SWKI BT102-1
- ÖNORM H 5195-1
- Einfache Handhabung
- LED-Messzelle für rechtzeitiges Wechseln des Harzes
- Hohe Fließgeschwindigkeiten
- Ganzjährige Funktionsfähigkeit, auch längere Standzeiten sind kein Problem
- Heißwassertauglich bis 90°C
- Sichere, einfache und flexible Bypassaufbereitung
- Magnetitfiltration durch eingebauten Magnetstab
- 7m² großer Filterfläche in verschiedenen Feinheiten
- Systemunabhängig durch integrierte Pumpe
- Kompatibel mit Aufbereitungskartuschen jeder Größe
- Verunreinigungen mit Korngrößen von bis zu unter 0,1 Mikron werden zurückgehalten – das Heizungskreislaufwasser wird somit mechanisch glasklar sauber, unschädlich und hocheffizient.
- Genaue Erfassung der Wassermenge und Messung der Wasserhärte/Leitfähigkeit
Artikelnummer: HB0117 / HB0118
Heizungsbefüllanlage KW Thermofil Mobil
Unsere Feinstfilteranlagen sind auch als feststehende Anlagen in verschiedenen Leistungsvarianten von 10 kW bis 1.000 kW erhältlich.
Komplettlösung zur professionellen Spülung und Befüllung von Heizungsanlagen. Direkt oder im Bypass – Im laufenden Betrieb oder zur Erstbefüllung.
Das Feinstfilter-Verfahren von Kern Wassertechnik ist das Ergebnis langjähriger Erfahrung im Bereich Filtertechnik, Filteranlagen und Heizungsbefüllanlagen. Das Prinzip ist, wie jede perfekte Technik, auch hier faszinierend einfach. Durch das neuartige Nebenstromfilter-Verfahren wird der umgewälzte Schlamm einfach komplett aus dem Heizkreislaufwasser herausgefiltert und mechanisch glasklares, sauerstoffarmes Wasser verbleibt im System. Schmutzpartikel bis zu 1 µ werden entfernt. Das schmutzfreie Wasser sorgt für eine gleichbleibende Leistung der Heizungsanlage bei geringerer Reparaturanfälligkeit. Der Wirkungsgrad wird sogar noch gesteigert: Es kommt zu weniger Abgasbildung und damit zu einer geringeren Umweltbelastung – vor allem aber zu geringerem Energieverbrauch und dadurch Heizkosteneinsparung!
- Mit einem Arbeitsschritt Einhaltung der Vorschriften
- VDI 2035
- SWKI BT102-1
- ÖNORM H 5195-1
- Einfache Handhabung
- Hohe Fließgeschwindigkeiten
- Ganzjährige Funktionsfähigkeit, auch längere Standzeiten sind kein Problem
- Heißwassertauglich bis 90°C
- Sichere, einfache und flexible Bypassaufbereitung
- Magnetitfiltration durch eingebauten Magnetstab
- 7m² großer Filterfläche in verschiedenen Feinheiten
- Systemunabhängig durch integrierte Pumpefern überwachbar
- Kompatibel mit Aufbereitungskartuschen jeder Größe
- Verunreinigungen mit Korngrößen von bis zu unter 0,1 Mikron werden zurückgehalten – das Heizungskreislaufwasser wird somit mechanisch glasklar sauber, unschädlich und hocheffizient.
Filter-Durchflussmenge: max. 8 m³/h
Anschlussspannung: 230 V – 250 V 50 HZ
Dichtungen: Buna
Liefergrenzen:
a) Eintritt Filterpumpe = Kugelhahn 1“.
b) Austritt Filter = Kugelhahn 1“.
Blockpumpe Typ CH 4-20
Volumenstrom: bis 8m³/h
Fließdruck: bis 1,8 bar
Motorleistung: 0,36 kW
Drehzahl: 2.900/min
Schutzart: IP 54
Betriebsdruck: max. 6 bar
Filterfläche: 1,7 m²
Anfangsfilterfeinheit: 15 µm,
Weitere Filterfeinheiten: 5 µm, 1 µm, 40 µm Im Datenblatt finden Sie mehr Informationen zur Kern Wassertechnik Feinstfiltersystem Funktionsweise.
Mischbettvollentsalzer
Die Patronen eignen sich auch als Ersatzpatrone für die KW Thermosol Mobil und sind der Klassiker im Bereich Mietanlage.
- Befüllung mit enthärtetem- oder vollentsalztem Wasser (salzarme Fahrweise)
- Behälter aus GFK mit Standfuss – in verschiedenen Größen erhältlich
- Manueller Steuerkopf mit ¾“ IG Anschluss im Wasser Ein- und Ausgang
- Leitfähigkeitsmessgerät zur Kontrolle der Wasserqualität
- Die Dosiereinheit aus unserem Armaturenkoffer kann hier angeschlossen werden
- Optimal zur Erstbefüllung, wenn eine feste Nachfüllstation an der Heizungsanlage verbaut ist
Weitere Größen auf Anfrage erhältlich!
Heizungsbefüllanlage KW-Thermosol Ro350
Mit hohem Druck wird das aufzubereitende Wasser über “halbdurchlässige” (semipermeable) Membranen geleitet. Reines, weitgehend entsalztes Wasser (Permeat) strömt durch die Membranen. Die im Wasser gelösten Salze werden zum größten Teil zurückgehalten und mit einem Wasserstrom kontinuierlich abgeführt (Konzentrat).
Die Anlage kann direkt, ohne Voraufbereitung, an die öffentliche Wasserversorgung angeschlossen werden. Keine Kapazitätsbegrenzung durch den Austausch von Patronen – somit Dauerbefüllung möglich. Einfache Bedienung, weniger Fehlerquellen, geringer Schulungsaufwand.
- Transportmontagewagen mit Unfallschutz
- Eingangsmagnetventil zur Unterbrechung des Wasserstroms bei Abschalten der Anlage
- Rohrtrenner
- Feinfilter 60 μm
- Feinfilter 5 μm
- Manometer für Eingangswassersdruck
- Manometer für Druck HD-Pumpe
- Umkehrosmosemodul mit Druckrohr aus GFK
- Hochdruckpumpe mit Motor
- Eingangsdruckwächter (Wassermangelsicherung)
- Ausgangsdruckschalter aus Edelstahl
- Wasserzähler zur Kontrolle der Füllmenge der Heizungsanlage
- Füllarmatur zur Einstellung des max. Systemdrucks der Heizungsanlage
- Kugelhahn Eingang
- Kugelhahn Ausgang
- Probenahmeventil zur Prüfung der Permeatqualität
- Schnellsteckanschlüsse für Rohwassereingang und Permeatausgang
- Abwasserschlauch 3 m
KW-Thermosol
Die neue Trinkwasserverordnung schreibt in § 17 Absatz 2 vor, dass Trinkwasseranlagen, aus denen Trinkwasser abgegeben wird, nicht ohne der allgemein anerkannten Regeln der Technik entsprechende Sicherheits-einrichtung mit wasserführenden „Apparaten“(in denen sich Wasser, welches nicht für den menschlichen Gebrauch bestimmt ist) verbunden werden darf.
Dies bedeutet für Sie als Hausbesitzer, dass die Befüllung der Heizungsanlage über eine Schlauchverbindung nicht mehr zulässig ist! Gemäß DIN EN 1717 muss die Befüllung über einen festen Anschluss mit einem Systemtrenner erfolgen.
- Die KW-Thermosol Heizungsbefüllstation dient zur Voll- bzw. Teilentsalzung von Trinkwasser für den Heizungskreislauf
- Sichere und normgerechte Verbindung zwischen Trinkwassersystem und Heizwasserkreislauf entsprechend der Vorgaben der VDI 2035
- Ausgestattet mit einer Anschlussarmatur, die den Heizkreislauf vom Trinkwasserkreislauf trennt, und einer wieder befüllbaren Mehrwegpatrone
- Komplett vormontierte Nachspeiseeinheit
- Keimhemmendes Indikatorharz: Schutz des Ergänzungswassers durch evtl. mikrobiologisch belastetes Zulaufwasser
- Farbwechsel des Harzes zeigt notwendigen Kartuschentausch an
Datenblatt zum Download: KW Thermosol Füllstation
* Abhängig v. Anlagen- und Netzdruck.
** Die Kapazitätsangaben basieren auf dem Idealfall. Es kann durch Anwendungsfehler, Wasserqualität und Temperatur zu Abweichungen kommen.
KERN Wassertechnik TIPP
KERN Wassertechnik TIPP
Grundsätzlich können unsere Anlagen sowohl mit Enthärterharz als auch mit Mischbettharzen zur Vollentsalzung gefahren werden. Dabei geht der Trend eindeutig zur Befüllung mit vollentsalztem Wasser. Alle unsere Befüllanlagen stellen wir Ihnen als Mietanlagen zur Verfügung.
Anlagen befüllt mit Mischbettharz eignen sich perfekt zur Reinigung von Solar- und Photovoltaikanlagen!
Mit unseren Großanlagen, rahmenmontiert im Anhänger, befüllen wir Ihnen auch die Heizungsanlagen nach Vorgabe. Auf Wunsch liefern wir Ihnen fertiges Heizungswasser auf die Baustelle!
